風閥分類及接線圖
作者：康美風 發布于：2022/5/12 9:19:01 點擊量：

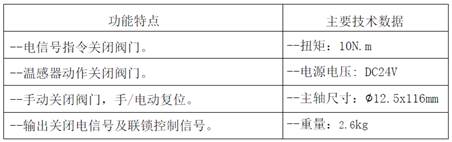

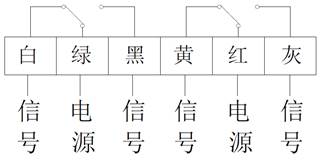

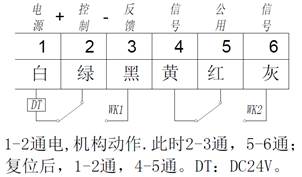

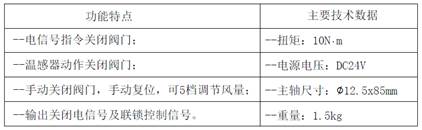

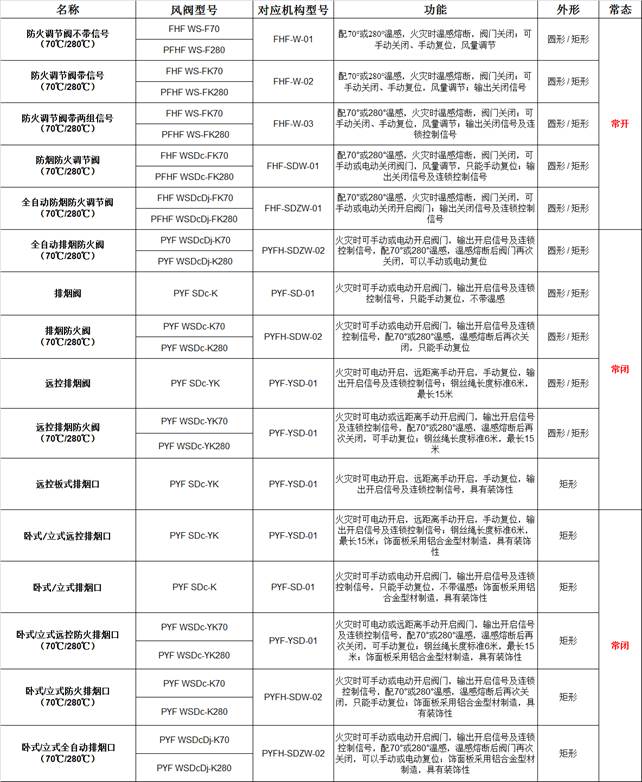

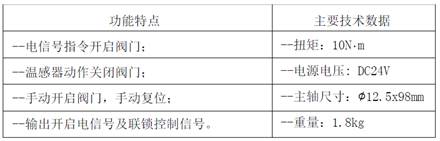

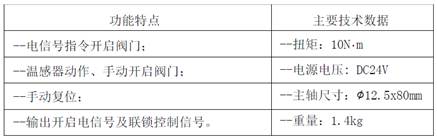

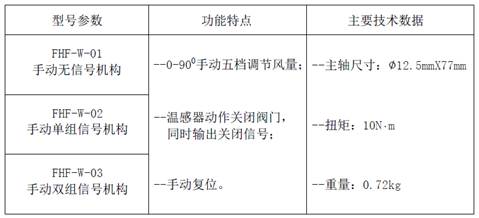

風閥分類及接線圖 1、風閥型號對應機構功能表 2、相關防火閥機構說明 ①FHF-W 手動防火閥執行機構 （1）FHF-W-02接線圖如下： （2）FHF-W-03接線圖如下： ②FHF-SDW-01防火閥執行機構（半自動） FHF-SDW-01接線圖如下： 端子1-2接入DC24V，當機構動作，閥門關閉，此時端子2-3通，5-6通；當機構復位，閥門開啟，則端子1-2通，4-5通。 ③PYFH-SDW-02排煙防火閥執行機構 PYFH-SDW-02接線圖如下： 端子1-2接入DC24V，當機構動作，閥門開啟，此時端子2-3通，5-6通；當機構復位，閥門關閉，則端子1-2通，4-5通。 ④PYF-SD-01排煙閥執行機構（半自動） PYF-SD-01接線圖如下： 端子1-2接入DC24V，當機構動作，閥門開啟，此時端子2-3通，5-6通；當機構復位，閥門關閉，則端子1-2通，4-5通。 ⑤FHF-SDZW-01全自動防火閥機構（全自動） FHF-SDZW-01接線圖如下： 當端子1-3接入DC24V，機構動作，閥門關閉，此時端子5-6通； 當端子1-2接入DC24V，機構復位，閥門開啟，此時端子4-5通。 ⑥PYFH-SDZW-02全自動二次動作排煙防火閥機構（全自動） PYFH-SDZW-02接線圖如下： 當端子1-3接入DC24V，機構動作，閥門開啟，此時端子5-6通； 當端子1-2接入DC24V，機構復位，閥門關閉，此時端子4-5通。
⑦PYF-YSD-01遠程控制執行機構
PYF-YSD-01接線圖如下：
端子1-2接入DC24V，當機構動作，閥門開啟，此時端子2-3通，5-6通；當機構復位，閥門關閉，則端子1-2通，4-5通。
3、相關電動對開多葉調節閥機構說明
①開關型機構接線圖
（1）QC0105024S1（電壓DC24V/AC24V通用）
當端子1-2接DC24V/AC24V，機構動作，閥門關閉；此時端子S1-S2通；
當端子1-3接DC24V/AC24V，機構動作，閥門開啟；此時端子S1-S3通。
（2）QC0208024FK2（電壓AC24V）/QC0208220FK2（電壓AC220V）
當端子1-2接AC24V/AC220V，機構動作，閥門關閉；此時端子4-5通；
當端子1-3接AC24V/AC220V，機構動作，閥門開啟；此時端子6-7通。
②模擬型機構接線圖
（1）QC0105024E（電壓DC24V/AC24V通用）
（2）QC0208024E（電壓AC24V）
